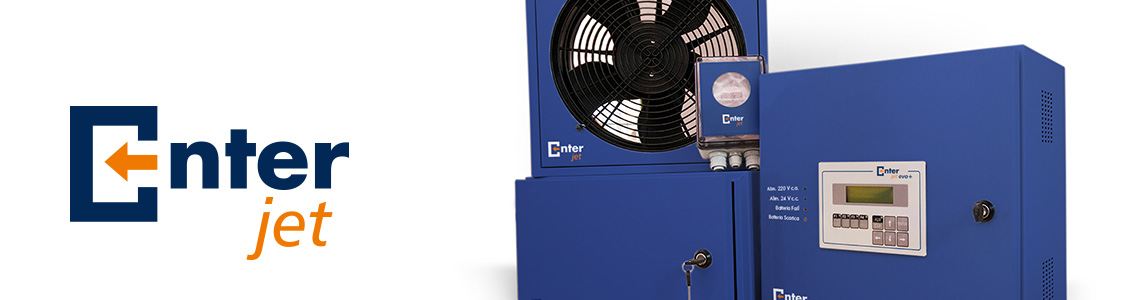

Il sistema di pressurizzazione per filtri a prova di fumo by Camini Wierer è conforme alle norme UNI EN 12101-6:2005.
Nasce dall’esigenza di poter contare su un’apparecchiatura in grado di garantire affidabilità e sicurezza, sia nel caso di funzionamento in continuo, sia nel caso in cui, dalla condizione di stand-by, ne viene richiesta l’attivazione con comando automatico istantaneo, temporizzato o manuale.

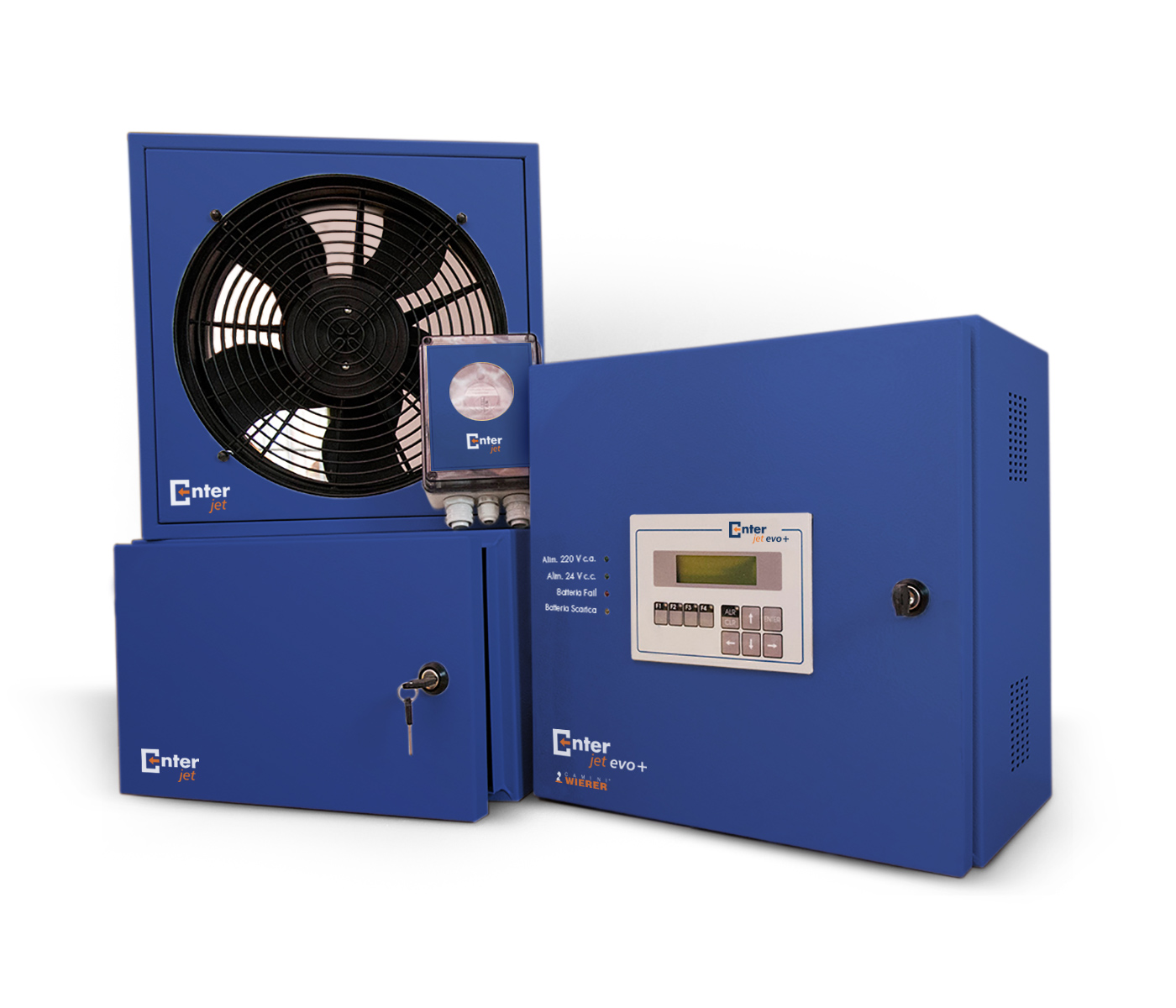

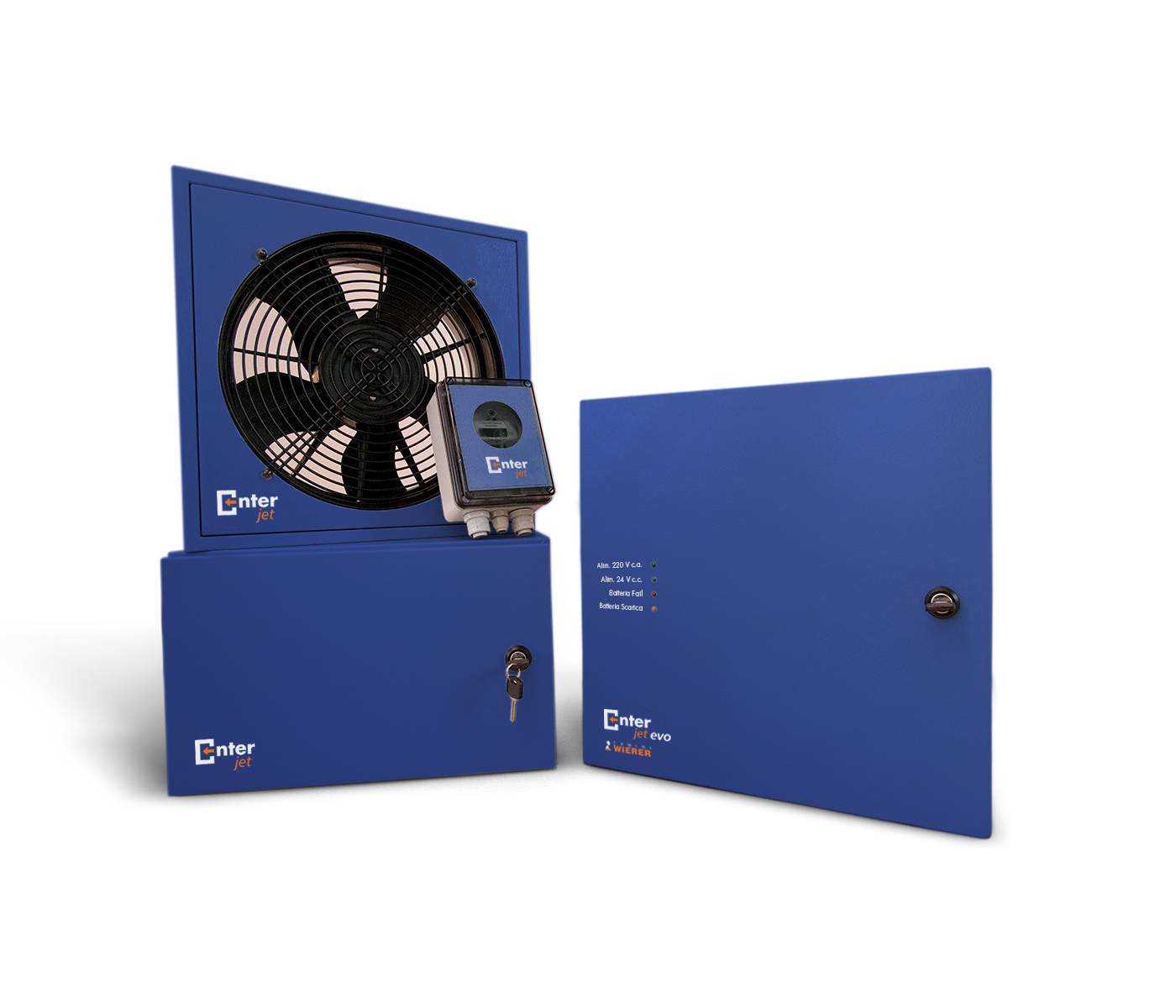

QUADRO DI COMANDO
Da collocare all’interno del filtro stesso o nell’annessa zona sicura, è costituito da:
Un contenitore in lamiera zincata e verniciata a polveri epossidiche, in cui si trovano alloggiati scheda elettronica, batterie tampone e alimentatore. Comprende inoltre un set di spie luminose per la diagnostica del sistema e un selettore a chiave per le impostazioni dello stesso. I comandi sono visualizzati su un display inserito nel frontale del quadro. La scheda elettronica a microprocessore, con quattro ingressi e tre uscite, sovraintende al funzionamento del sistema gestendo il segnale di allarme proveniente da una centrale antincendio o da sensori di fumo o da un comando manuale. Inoltre commuta automaticamente l’alimentazione del ventilatore dalla rete alla coppia di batteria tampone.
Una coppia di batterie tampone da 12Vx28Ah cadauna, che garantiscono un’autonomia di funzionamento di almeno 120 minuti (anche in mancanza di corrente di rete).
Un alimentatore AC/DC 230V–24V, che permette di trasformare la corrente di alimentazione da AC 230V a DC 24V per il funzionamento del ventilatore pressurizzatore. Garantisce inoltre la carica delle batterie tampone.
Un set di spie composto da tre led per la diagnosi dello stato del sistema e da un selettore a chiave per impostarlo ed eseguire un test di funzionamento, essenziale in caso d’obbligo di registro per la manutenzione programmata del sistema di rilevazione fumi. La tipologia di selettore ne permette l’uso solo a operatori qualificati.

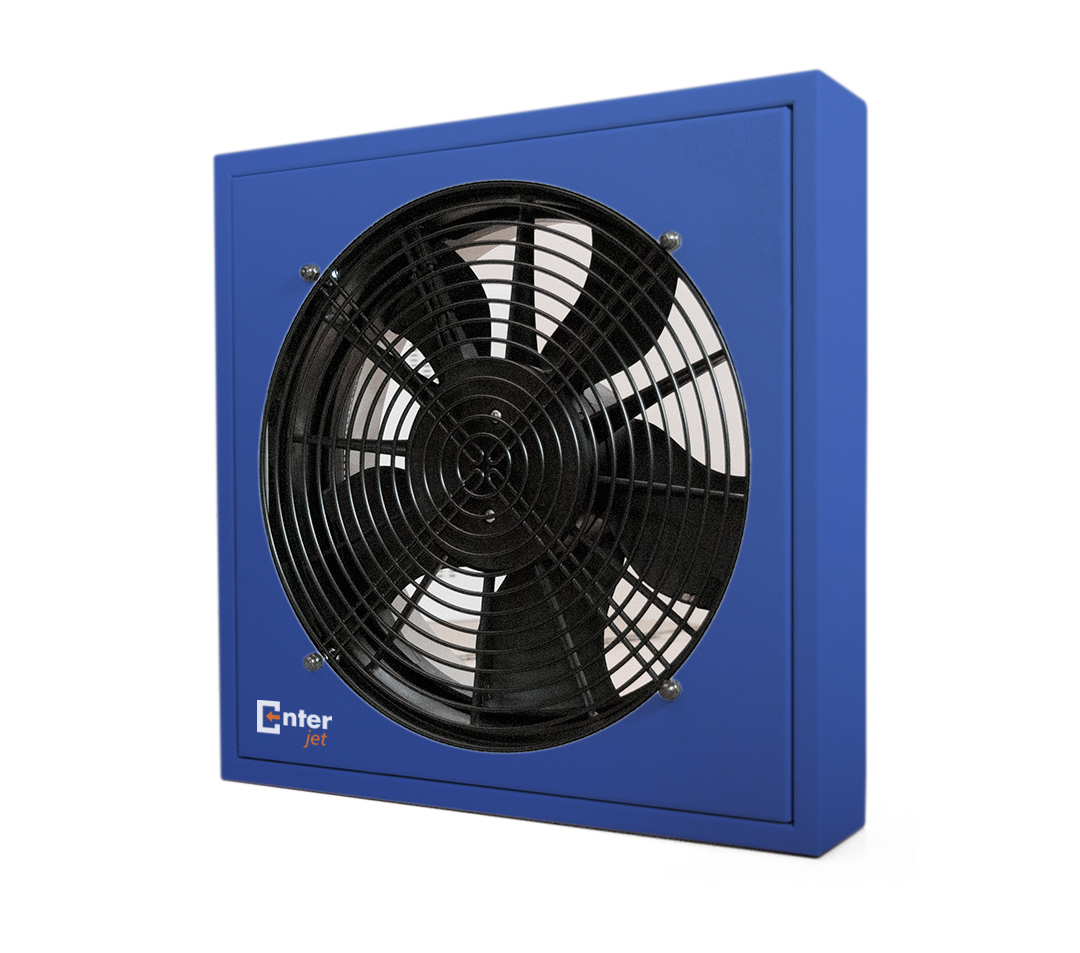

PRESSURIZZATORE

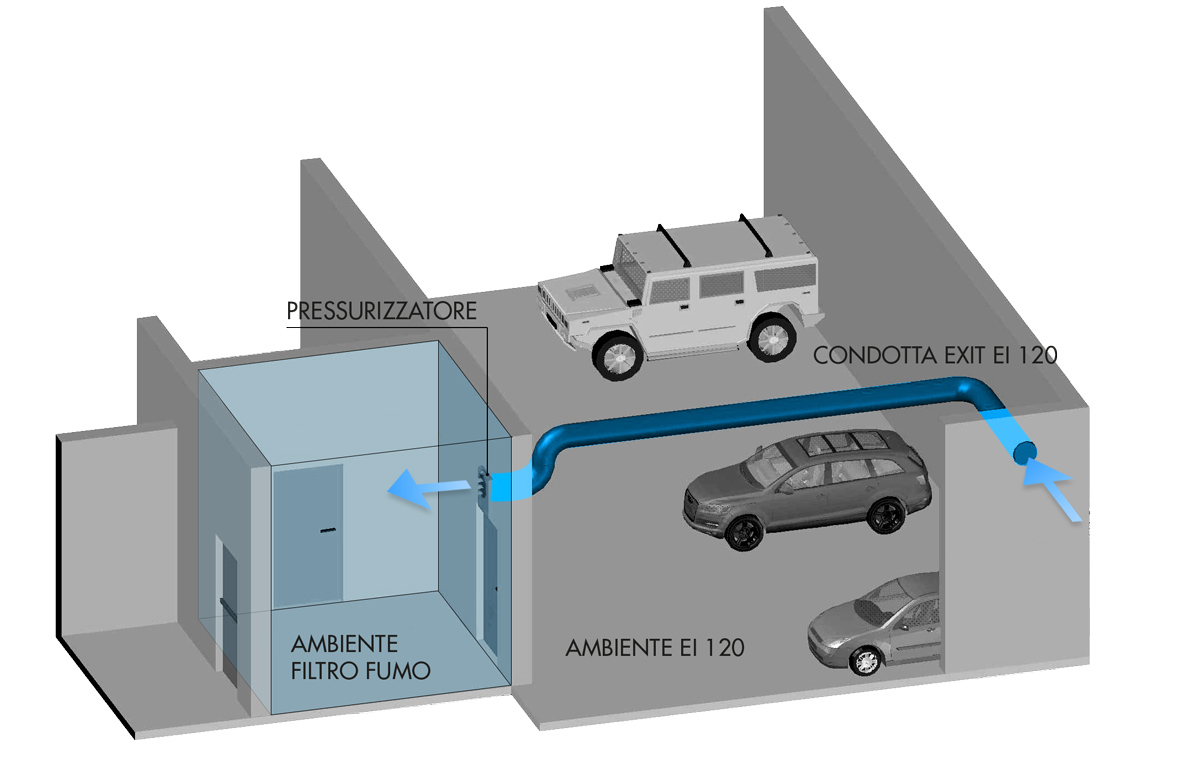

Da installare necessariamente all’interno del filtro, è costituito da un contenitore in lamiera zincata e verniciata a polveri epossidiche con all’interno un ventilatore che aspira aria pulita dall’esterno o dall’adiacente zona sicura tramite apposite condotte certificate EI120 e opportunamente dimensionate tipo serie EXIT Camini Wierer. E’ installabile a parete, a incasso o in controsoffitto tramite apposita piastra di fissaggio (accessorio). E’ dotato di griglia fissa in modo che le ordinarie operazioni di pulizia non portino all’occlusione dello spazio utile di mandata.
PRESSOSTATO DIFFERENZIALE
Ha la funzione di monitorare il livello di sovrappressione raggiunta e assicurare un efficace e sicuro utilizzo del filtro, poiché oltre alla necessità di garantire una pressione minima, un’eccessiva pressurizzazione renderebbe difficoltosa l’apertura delle porte REI (norma EN12101-6). E’ un componente remoto o integrato nel quadro di comando.

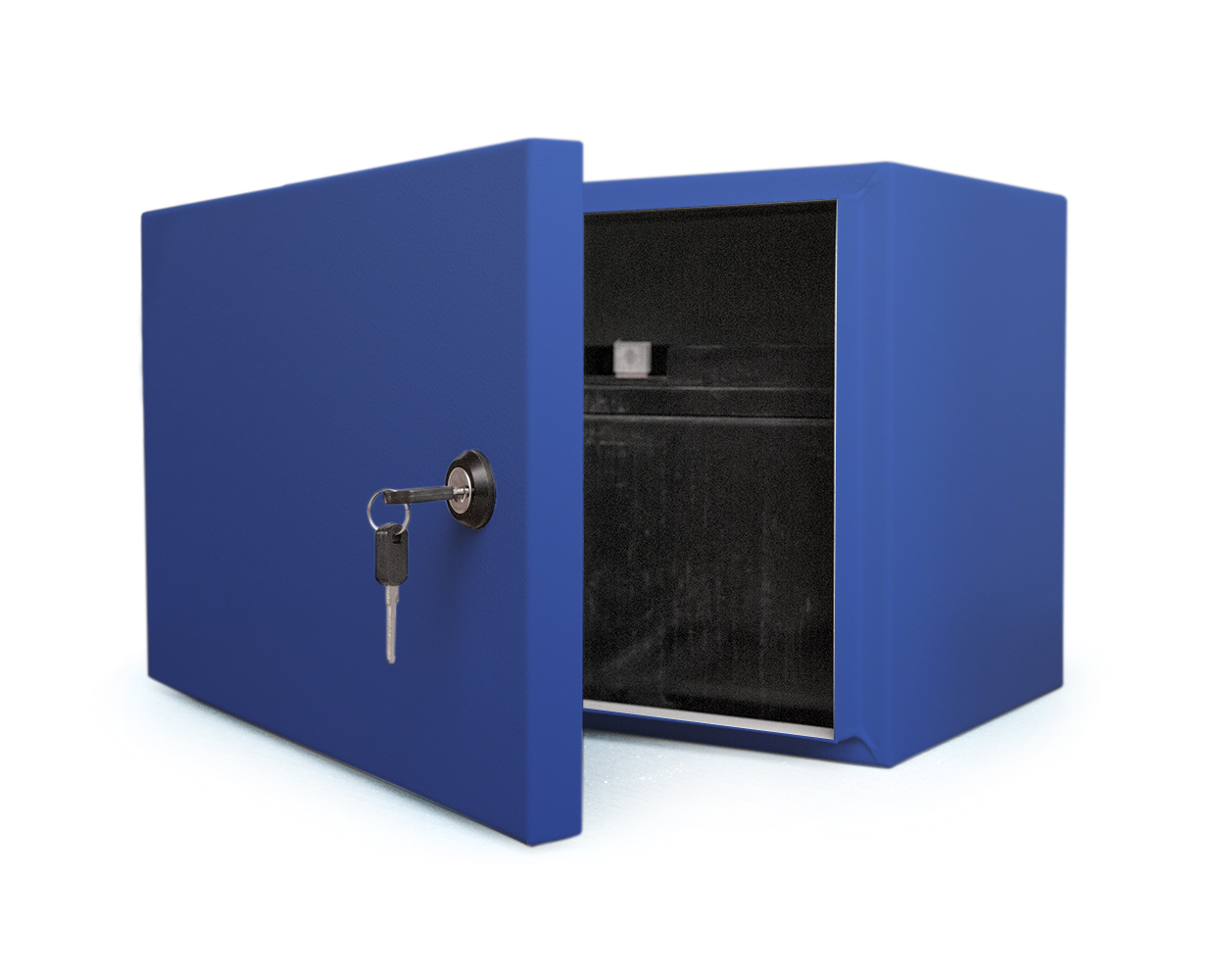

BATTERIE AUSILIARI
Sono previsti anche moduli aggiuntivo di batterie tampone da 12Vx28Ah cadauna, alloggiate in un contenitore in lamiera zincata e verniciata a polveri epossidiche.
Enter Jet Evo Plus schemi elettrici
Enter Jet Evo schemi_elettrici
