Progettazione e installazione di camini strutturalmente indipendenti

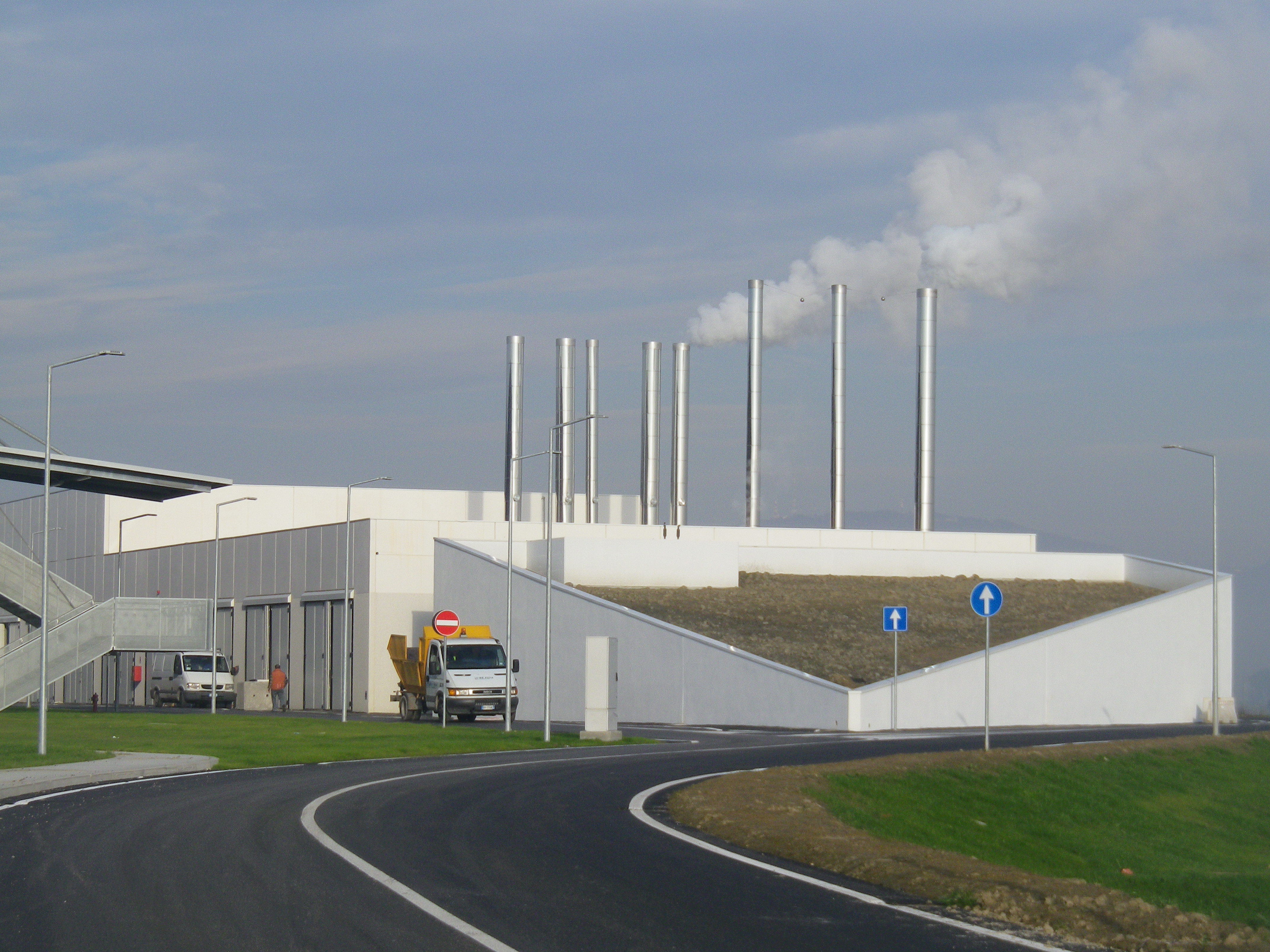

L'impianto termico del nuovo Polo Ospedaliero, composto da quattro generatori di calore, due generatori di vapore e due cogeneratori, rappresenta un nuovissimo, completo e complesso esempio di progetto chiavi in mano realizzato dall’azienda Camini Wierer S.r.l. su incarico di Gemmo S.p.a., società responsabile di tutti gli impianti energetici presenti all’interno del nuovo Polo Ospedaliero di Este Monselice nonché partner dello studio che ha ideato e sviluppato il progetto della struttura.

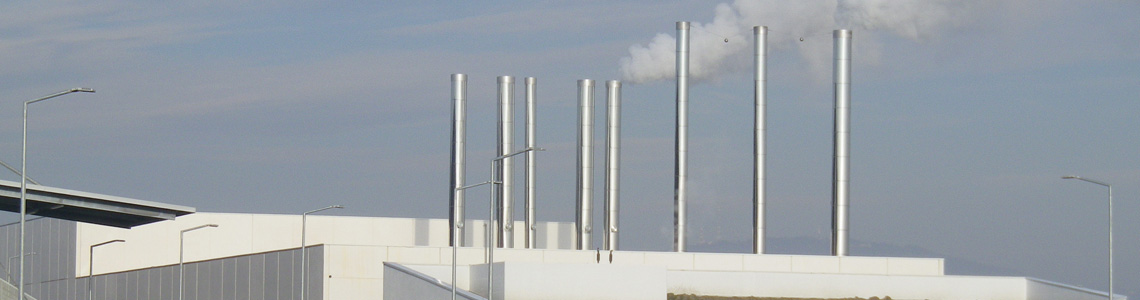

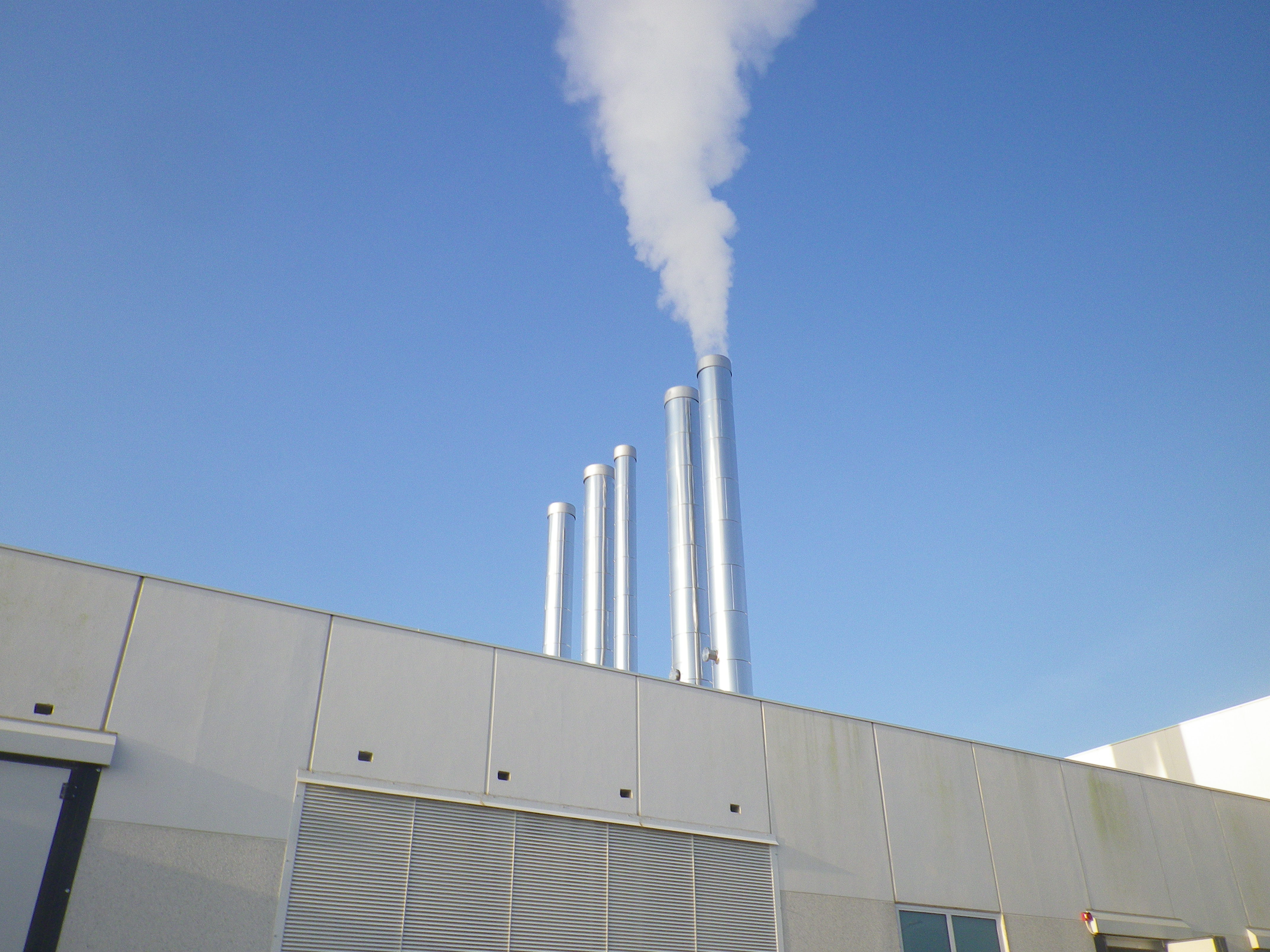

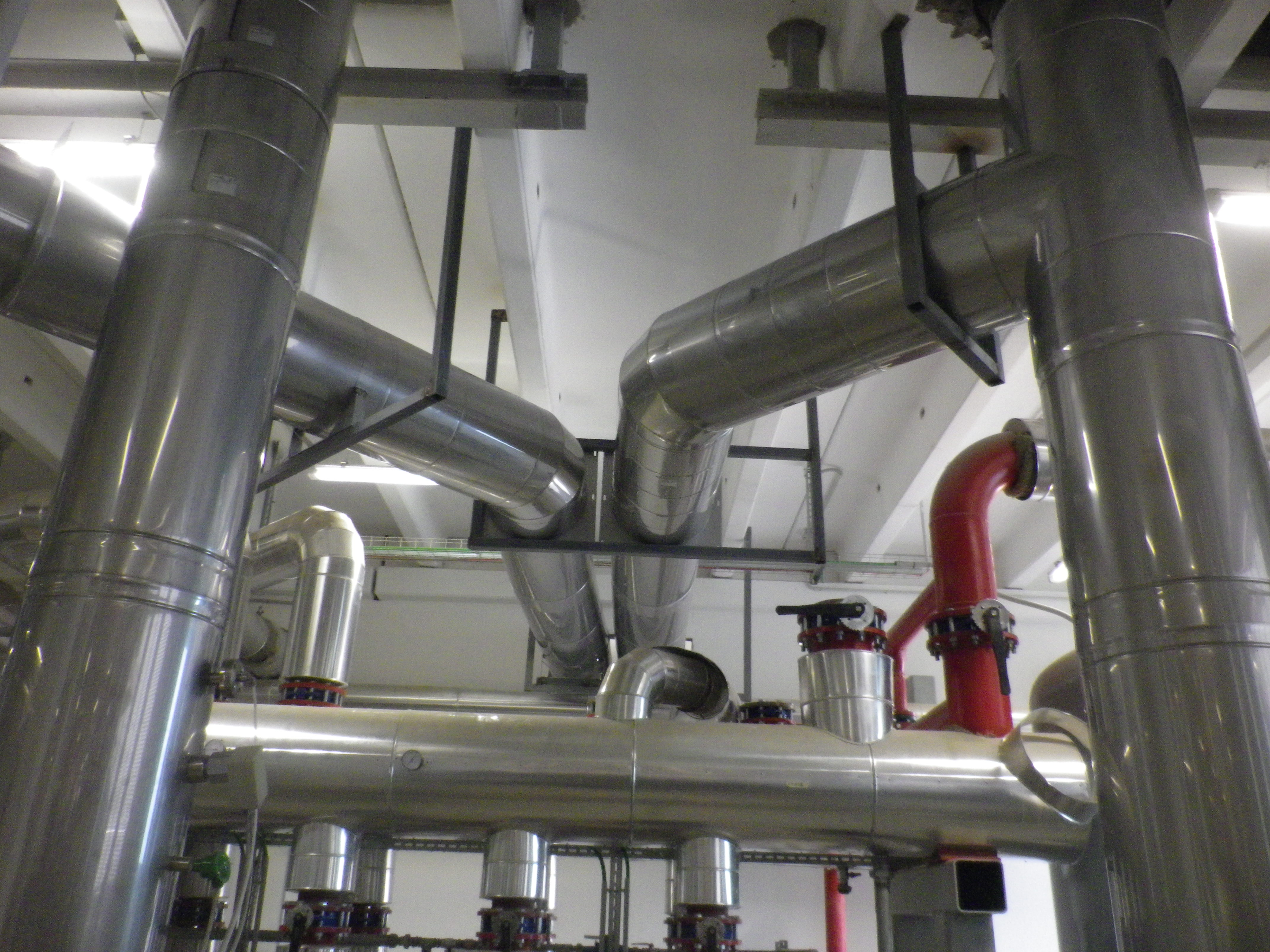

La soluzione tecnica adottata per l'esecuzione dell'impianto ha previsto la realizzazione di un totale di otto camini indipendenti con tratto in copertura libero da vincoli ed autoportante e tratto in centrale termica realizzato con elementi modulari in doppia parete WJ. Per i collegamenti ai generatori Camini Wierer ha optato per elementi modulari in doppia parete WJH.
Nello specifico l'impianto è così costituito:

Per i Generatori di calore:
n° 3 Sistemi di smaltimento fumi composti da:

• Canali da fumo modello WJH 600
• Tratto di camino modulare WJ 600 installato a vista in centrale termica
• Camino strutturalmente indipendente con parete portante interna, installato in copertura con un'altezza di 10,00 mt e marcato CE ai sensi della UNI EN 13084-7, con designazione T 200 - H0 - W - L20 - 1.4404 - O

n° 1 Sistema di smaltimento fumi composto da:

• Canali da fumo modello WJH 400
• Tratto di camino modulare WJ 400 installato a vista in centrale termica
• Camino strutturalmente indipendente con parete portante interna, installato in copertura con un'altezza di 10,00 mt e marcato CE ai sensi della UNI EN 13084-7, con designazione T 200 - H0 - W - L20 - 1.4404 - O

Per i Generatori di Vapore:
n° 2 Sistemi di smaltimento fumi composti da:

• Canali da fumo modello WJH 400
• Tratto di camino modulare WJ 400 installato a vista in centrale termica
• Camino strutturalmente indipendente con parete portante interna, installato in copertura con un'altezza di 10,00 mt e marcato CE ai sensi della UNI EN 13084-7, con designazione T 250 - H0 - W - L20 - 1.4404 - O

Per i Cogeneratori:
n° 2 Sistemi di smaltimento fumi composti da:

• Canali da fumo modello WJH 450
• Tratto di camino modulare WJ 450 installato a vista in centrale termica
• Camino strutturalmente indipendente con parete portante esterna, installato in copertura con un'altezza di 10,00 mt e marcato CE ai sensi della UNI EN 13084-7, con designazione T 500 - H0 - W - L20 - 1.4404 - O

L'installazione

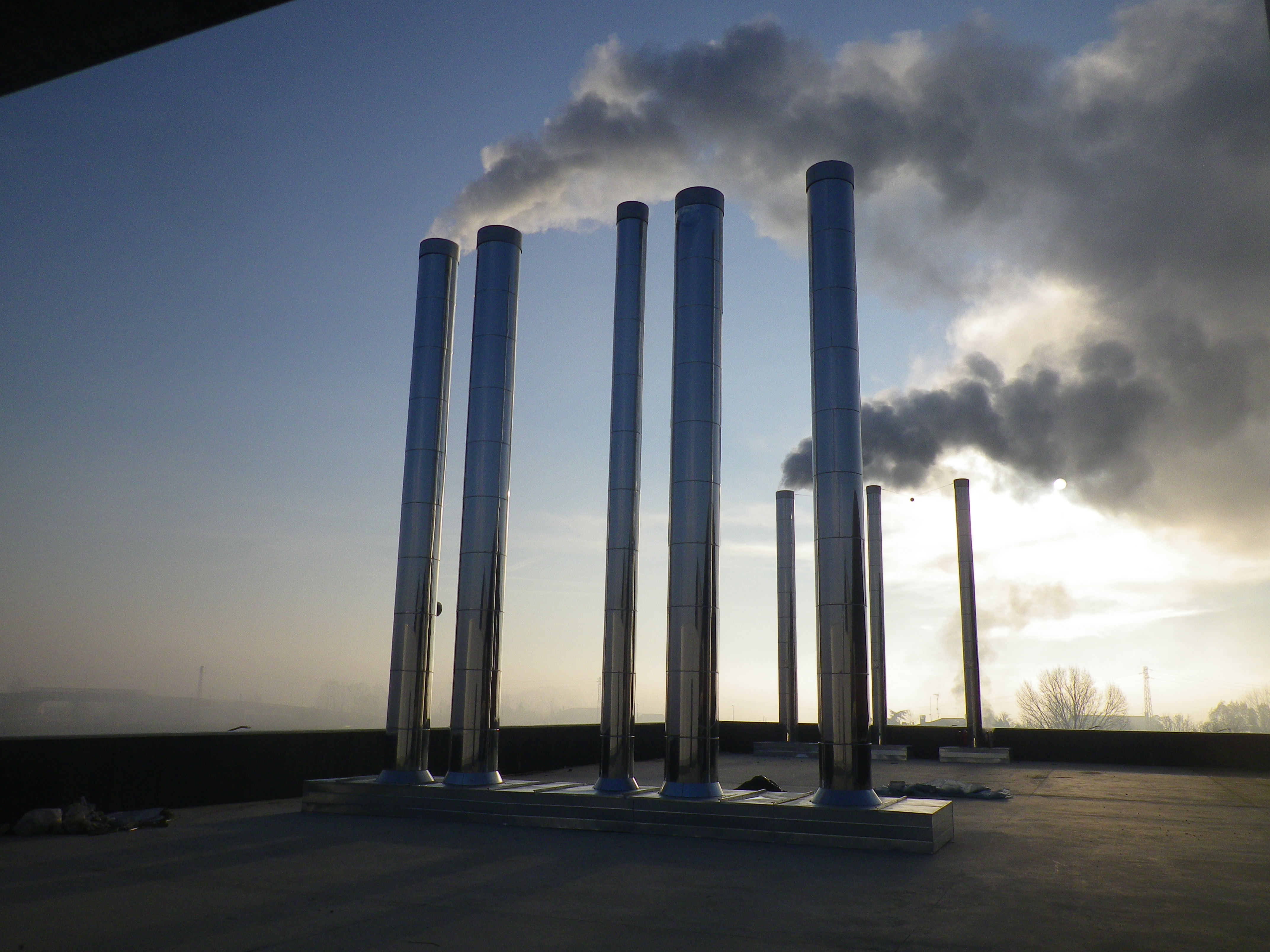

I camini autoportanti, realizzati in un'unica tratta, sono stati trasportati in cantiere, attentamente collocati e fissati su appositi cavalletti, ognuno sul rispettivo autoarticolato. Cautela resasi necessaria per evitare possibili danneggiamenti delle strutture durante il trasporto.
Giunti così a destinazione, sono stati successivamente scaricati dall'autoarticolato grazie all’impiego di una autogru e sollevati in verticale e accuratamente posizionati, con l’ausilio della gru presente in cantiere, fino all'inserimento sui tirafondi esistenti a mezzo dei fori presenti sulla piastra di base.
Al fine di minimizzare il rischio di danneggiamenti della verniciatura esterna dei camini, durante le operazioni di movimentazione degli stessi, si è optato per l'utilizzo di fasce di rivestimento protettive.
Si è quindi completata l'installazione con la messa a piombo e il serraggio dei bulloni sui tirafondi stessi. Ultimata la fase di serraggio dei bulloni si è proceduto alla rimozione degli anelli di sollevamento dei camini mediante utilizzo di una piattaforma aerea.
Grazie alla tipologia di camino, realizzato in un'unica tratta strutturale, le operazioni di installazione sono risultate di facile esecuzione e rapide, tanto da consentire il completamento della posa di entrambe le strutture nell'arco di poche ore.
