Installazione di un camino per impianto di cogenerazione

Lo scorso anno Camini Wierer S.r.l. aveva realizzato l’impianto di evacuazione fumi a servizio della nuova Centrale Termica a Quarona (VC), comprensivo di due camini verticali con relativi canali da fumo di collegamento ai due generatori di vapore.
Quest’anno la nostra società ha ricevuto l’incarico da Loro Piana di progettare ed installare un ulteriore camino, che va ad integrare l’impianto di evacuazione fumi già esistente.

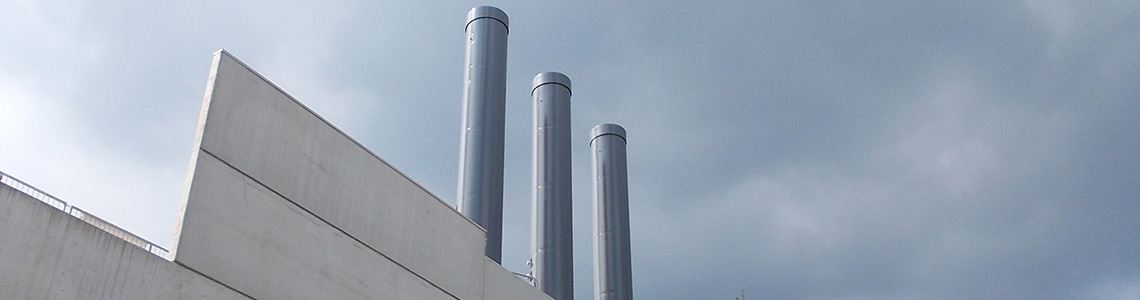

L’impianto comprende un camino verticale strutturalmente indipendente di altezza pari a 20 m, diametro interno 500 mm, diametro esterno 1150 mm, realizzato con parete interna in acciaio inox AISI 316 L di adeguato spessore e parete esterna portante in acciaio al carbonio verniciato (RAL 7015), di adeguato spessore, compresi connessione a T flangiata DN 450 mm e piastra per il fissaggio alla base.
Il camino installato è marcato CE ai sensi della UNI EN 13084-7 con designazione:
T 500 – H0 – W – L20 – 14404 – O

Il camino inoltre è stato inoltre predisposto per l’eventuale installazione in fase successiva di idonei silenziatori.
La progettazione del camino è stata sviluppata tenendo conto di velocità, pressioni, temperature e sollecitazioni termiche e meccaniche del sistema, al fine di garantire il regolare scarico dei fumi nel rispetto della normativa vigente in materia. L’attività è stata completata con la fornitura delle relative certificazioni, istruzioni e dei manuali d’uso e manutenzione.

L’installazione
Il camino è stato trasportato in cantiere già completo di rivestimento, coibentazione, punti di prelievo e ispezione e del relativo ballatoio di accesso ai punti di prelievo stessi.
Il trasporto è avvenuto mediante carico della struttura su un autoarticolato; lo scarico del camino dall’autoarticolato è avvenuto con l’ausilio di due autogru operanti in contemporanea: le autogru hanno provveduto in contemporanea al sollevamento del camino dall’autoarticolato. Una gru era addetta al bilanciamento del camino fino al sollevamento in verticale, la seconda al sollevamento in verticale e al posizionamento fino all’inserimento sui tirafondi esistenti a mezzo dei fori presenti sulla piastra di base.
Si è quindi completata l’installazione con la messa a piombo e il serraggio dei bulloni sui tirafondi stessi. Completata la fase di serraggio dei bulloni si è proceduto alla rimozione degli anelli di sollevamento posizionati in sommità del camino mediante utilizzo di idonea piattaforma aerea.
