Impianto di Cogenerazione Centro Direzionale

L'impianto di espulsione dei fumi delle cappe delle cucine per il cantiere "IMMOBILIARE MILANO ASSICURAZIONI S.r.l." rappresenta un ulteriore esempio di progetto chiavi in mano realizzato da Camini Wierer e un bellissimo esempio di successo di integrazione fra impianto di espulsione fumi e architettura.

Si tratta di un impianto che comprende camini e rispettivi canali da fumo per l'esalazione forzata dei vapori da cottura proveniente dalle cappe delle cucine ed è stata integralmente progettato, prodotto e installato dalla nostra azienda per il committente.

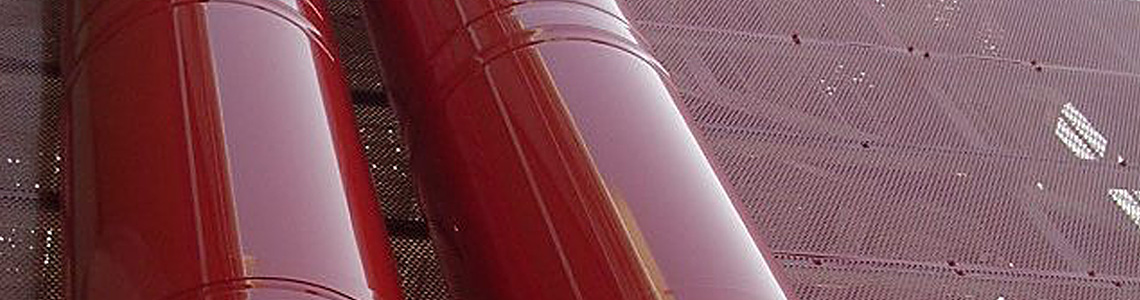

I camini verticali  e i relativi canali da fumo "INTEGRALMENTE SPECIALI" , hanno la parete esterna di ogni singolo modulo verniciata Ral 3000. Per questo tipo di finitura, la parete esterna in acciaio inox Aisi 304 subisce un trattamento di prelavaggio, successivamente viene carteggiata con apposita carta abrasiva per permettere l'ancoraggio sul tubo di un fondo di aggrappaggio sopraverniciabile. Solo al termine di questo particolare procedimento si procede alla stesura a forno di due passaggi di vernice di tipo catalizzata.

I condotti installati hanno le seguenti dimensioni e caratteristche:

- camini  verticali di diametro nominale interno pari a 400 mm, realizzati con elementi modulari CONIX® DUO Camini Wierer, sistema a giunto conico brevettato che non prevede l'utilizzo di fascette di tenuta e guarnizioni siliconiche per il suo utilizzo. i camini si sviluppano per un'altezza totale pari a circa 26 m ciascuno, in aderenza alla lamiera forata a contenimento e protezione della scala di emergenza di accesso ai vari piani dell'edificio.

- canali da fumo di collegamento tra i camini e le cappe delle cucine di diametro nominale interno pari a 400 mm. I canali da fumi si snodano a vista lungo la copertura bassa dell'edificio per una lunghezza totale pari a circa 20 m.

Per questo progetto particolare attenzione è stata data al sistema di supporto e vincolo dei camini verticali alla struttura in lamiera verniciata.  La struttura di sostegno dei camini  è stata da noi progettata e realizzata in sinergia con il progettista strutturale dell'edificio,con il quale abbiamo interagito e svolto una progettazione non solo strutturale ma anche di carattere architettonico, predisponendo tutti i profili di supporto necessari sia al sostegno del carico verticale, sia al vincolo dei carichi orizzontali.
