CW ERRE

CW ERRE - SISTEMA CAMINO RETROVENTILATO

Il sistema camino CW ERRE è indicato per qualsiasi tipo di combustibile liquido, solido o gassoso, in condizioni di temperature am­bientali esterne rigide.

CW ERRE Trova collocazione in aderenza alla parete esterna o interna del fabbricato o nello spes­sore della muratura ed è caratterizzato da uno strato intermedio di coibentazione, rea­lizzato da speciali pannelli in lana minerale di 3 cm di spessore ad alta densità, che costituiscono un guscio continuo dalla base alla sommità del camino. La sua caratteri­stica principale è il sistema di retro ventila­zione della coibentazione che consente di mantenerne inalterate nel tempo le caratteri­stiche di isolamento termico. Esso si realizza attraverso l'immissione d'aria da un'apposi­ta griglia posta alla base che percorre per tiraggio naturale opportuni canali di ven­tilazione ricavati nella camicia e defluisce attraverso asole di uscita nel manicotto di sommità. Si ottiene in tal modo una signi­ficativa riduzione della distanza a soli 30 mm dai materiali combustibili nelle condi­zioni più severe di incendio della fuliggine.

Il sistema consente di mantenere inalterate nel tempo le caratteristiche anche in caso di trasudazioni o di condense esterne che si formino tra camicia e canna.

Diametri disponibili (mm):

120 -140 - 160 - 180 - 200 - 250 - 300 - 350 - 400

Designazione di sistema:

EN13063-2 T200 N1 W 2 O00;

EN13063-1 T400 N1 D 3 G30.

Composizione del sistema CW ERRE

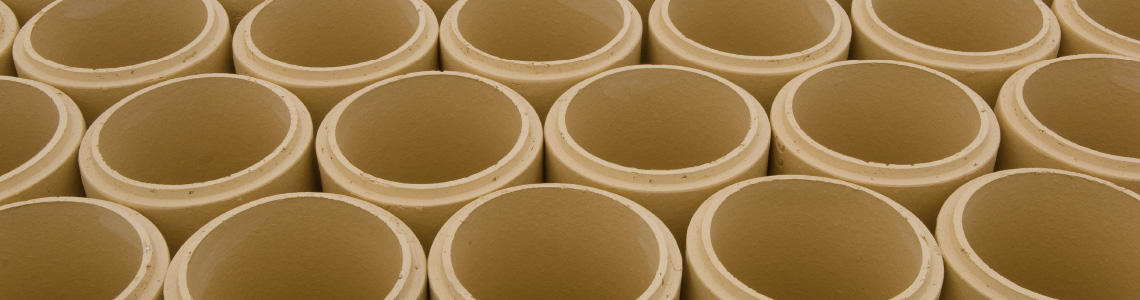

Parete a contatto dei fumi, rea­lizzata con condotto in refratta­rio tipologia CW ECO;

Intercapedine isolante, rea­lizzata in pannelli di lana di roccia ad alta densità;

Sistema di retroventilazione che, attraverso le opportune aperture ricavate alla base e in sommità del camino e le asole ricavate agli angoli delle camicia, consente di mantenere inalterate le caratteristi­che dello strato isolante anche in presenza di fenomeni di trasuda­zione del condotto refrattario;

Controcanna realizzata con ca­micie in calcestruzzo alleggerito vibrocompresso, per la protezione ed il sostegno della parete a con­tatto con i fumi.
